建設年份

2014年

實訓室

管理員

田靜博

實訓室名稱

清凈劑磺酸鹽仿真工廠

實訓室

位置

西區化工樓2樓東側

資產總值

190萬

實訓室

面積

140m²

設備臺套數

1

所屬

系區

石油化工系

實訓室簡介

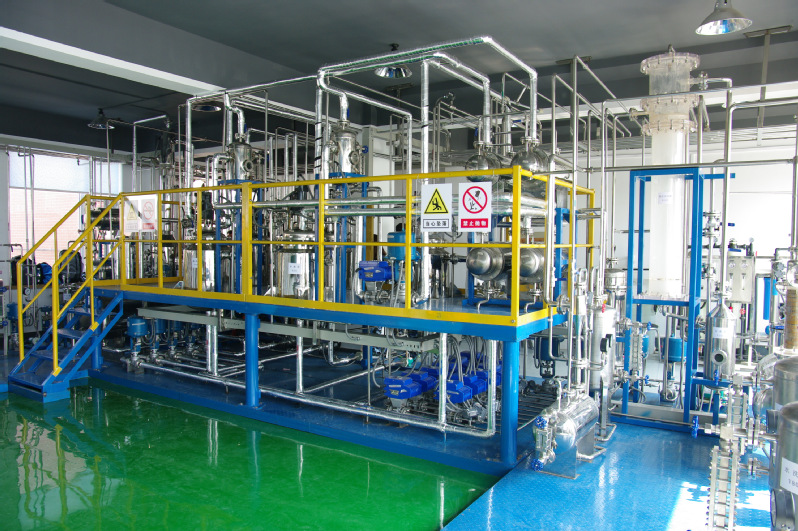

清凈劑磺酸鹽仿真工廠裝置是浙江中控科教儀器設備有限公司根據工廠實驗實際流程并結合學校具體教學實際設計的仿真教學裝置，流程包括連續磺化工段、精制工段、中和鈣化工段、過濾工段、醇回收工段、公用工程等七個工段，裝置涵蓋磺化反應器、旋風分離器、SO₃洗滌器、SO₂洗滌器、中和反應釜、鈣化反應釜、閃蒸罐、臥式葉濾機、醇回收塔、換熱器、離心泵、調節閥、液位計、流量計等精細化工行業中常見的設備、機泵、閥門和儀表，工藝流程簡潔，裝置外形和布局參照工業現場。

裝置運行物料采用乙二醇、水、空氣作為替代物料，物料安全可靠。裝置運行條件溫和，沒有高溫、高壓、毒物危害和環境污染的隱患，非常適合學生學習和實際操作，充分體現現代精細加工企業節能與環保理念；情景化真實操作，設計按中控系統控制和現場操作相結合，使得操作控制實現工廠情景；采用半實物仿真方案，增強教學模擬裝置的真實感，同時讓學生在學習時增強化工操作的安全意識和責任意識。

清凈劑磺酸鹽仿真工廠裝置能夠功能使學生學習和掌握磺酸鹽清凈劑的實驗流程，深刻了解各工段主要設備的結構與性能，學習和掌握磺酸鹽清凈劑實驗過程的基本操作技能，提高學生對典型精細化工過程的開車、停車和事故處理能力，加深學生對化工過程基本原理的理解。

使學生學習和掌握降膜式氣液反應器操作、間歇操作、閃蒸操作、精餾操作、過濾操作等經典化工過程的操作技能，理解和掌握連續反應過程和間歇反應過程的反應機理和控制原理。

本裝置配備了工業化的流量計、液位計、壓力變送器等遠傳儀表，設置了流量、液位、壓力、過程控制儀等，通過實訓操作，能快速提高學員的儀表操作技能和自動控制系統投運的能力。
